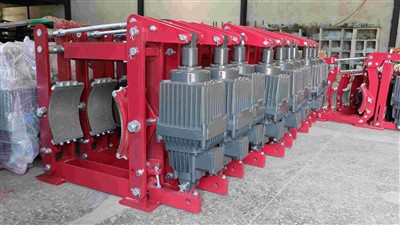

एड सीरीज इलेक्ट्रिक हाइड्रोलिक थ्रस्टर औद्योगिक क्षेत्र में "हाइड्रोलिक मैग्निफायर" की तरह काम करता है, जो छोटी मोटर गतिज ऊर्जा को शक्तिशाली रैखिक जोर में परिवर्तित करता है। मूलतः, यह निम्नलिखित मुख्य प्रक्रिया के साथ एक कॉम्पैक्ट और कुशल हाइड्रोलिक पावर सिस्टम है:
इलेक्ट्रिक इनपुट → मैकेनिकल रोटेशन → हाइड्रोलिक रूपांतरण → शक्तिशाली रैखिक आउटपुट
इस पूरी प्रक्रिया को एक बेलनाकार उपकरण में कॉम्पैक्ट रूप से एकीकृत किया गया है, जो विद्युत प्रणालियों की नियंत्रणीयता के साथ हाइड्रोलिक्स की शक्ति को जोड़ती है।
कार्य सिद्धांत की विस्तृत व्याख्या
▶ चरण 1: मोटर ड्राइव, पावर स्रोत सक्रियण
तीन चरण की अतुल्यकालिक मोटर चालू होती है और युग्मन के माध्यम से उच्च गति (आमतौर पर 1400- 2800r/मिनट) पर घूमना शुरू कर देती है, जिससे अंतर्निर्मित हाइड्रोलिक पंप का इनपुट शाफ्ट संचालित होता है। यह विद्युत ऊर्जा को शुद्ध यांत्रिक ऊर्जा में परिवर्तित करता है।
▶ चरण 2: दबाव सृजन, ऊर्जा रूपांतरण त्वरण
घूमने वाला शाफ्ट उच्च गति पर संचालित करने के लिए स्वैशप्लेट प्लंजर पंप को चलाता है। प्लंजर घूमने वाली स्वैशप्लेट की क्रिया के तहत प्रतिक्रिया करता है:
सक्शन स्ट्रोक: प्लंजर पीछे हट जाता है, जिससे अंदर एक नकारात्मक दबाव बनता है, और जलाशय में विशेष हाइड्रोलिक तेल सक्शन चेक वाल्व के माध्यम से खींचा जाता है।
संपीड़न स्ट्रोक: स्वैशप्लेट पंप कक्ष की मात्रा को संपीड़ित करने के लिए प्लंजर को धक्का देता है, जिससे तेल का दबाव तेजी से बढ़ता है, जो हाइड्रोलिक तेल को डिस्चार्ज चेक वाल्व खोलने के लिए धक्का देता है।
इस प्रक्रिया को तेजी से चक्रित किया जाता है, जिससे निरंतर तेल दबाव उत्पादन प्राप्त होता है, और यांत्रिक ऊर्जा को सफलतापूर्वक हाइड्रोलिक ऊर्जा में परिवर्तित किया जाता है।
▶ चरण 3: दबाव संचरण, ड्राइविंग पिस्टन
उच्च दबाव वाले तेल को एक्चुएटर के ऊपरी कक्ष (पिस्टन हेड क्षेत्र) में पंप किया जाता है। वहां तेल का दबाव निचले कक्ष में रिटर्न स्प्रिंग के प्रतिरोध से कहीं अधिक है, और मजबूत द्रव स्थैतिक दबाव पिस्टन रॉड को लोड प्रतिरोध पर काबू पाने और तेजी से बाहर की ओर बढ़ने के लिए प्रेरित करता है।
▶ चरण 4: सटीक रिटर्न, रीसेट आश्वासन
जब नियंत्रण सिग्नल कट जाता है, तो मोटर घूमना बंद कर देती है, और तेल पंप का दबाव गायब हो जाता है:
पिस्टन के शीर्ष पर तेल का दबाव अचानक कम हो जाता है।
निचले कक्ष में उच्च शक्ति रिटर्न स्प्रिंग पिस्टन को तेजी से पीछे हटने के लिए प्रेरित करता है।
जैसे ही पिस्टन पीछे हटता है, हाइड्रोलिक तेल वाल्व ब्लॉक प्रवाह चैनल के माध्यम से जलाशय में वापस प्रवाहित होता है।
इस बिंदु पर, एक्चुएटर पीछे हट जाता है, और सामान्य रूप से बंद ब्रेक स्प्रिंग के बल के तहत ब्रेकिंग स्थिति में लौट आता है, जिससे उपकरण सुरक्षित रूप से लॉक हो जाता है।
मूल संरचना
पावर मोटर: त्वरित शुरुआत, प्रारंभिक शक्ति सुनिश्चित करना
स्वैशप्लेट प्लंजर पंप: उच्च दबाव उत्पादन, स्थिर तेल प्रवाह आपूर्ति के लिए कोर
पिस्टन और सिलेंडर बॉडी: हाइड्रोलिक ऑयल थ्रस्ट का प्रत्यक्ष निष्पादक, पुश - पुल गति प्राप्त करना
विशेष हाइड्रोलिक तेल: -20 डिग्री से 50 डिग्री परिचालन स्थितियों पर दबाव संचरण दक्षता और कम तापमान तरलता सुनिश्चित करता है
स्प्रिंग समूह को रीसेट करें: विश्वसनीय रिटर्न बल प्रदान करता है और ब्रेकिंग प्रभाव को बढ़ाता है
उच्च और निम्न दबाव कक्ष सील: तेल सर्किट को अलग करना और दबाव का प्रभावी अनुप्रयोग सुनिश्चित करना
