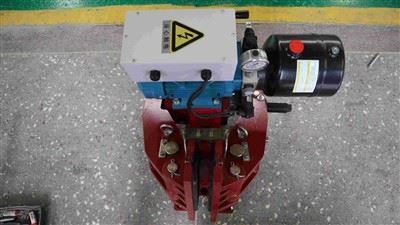

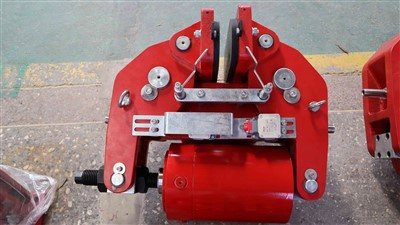

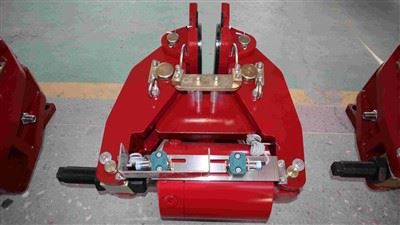

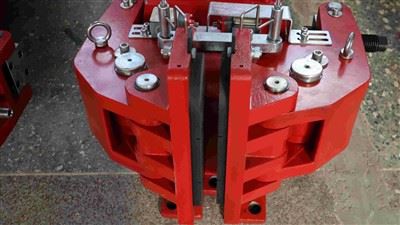

औद्योगिक सुरक्षा डिस्क ब्रेक









मॉडल महत्व



आदेश उदाहरण

(SBD250-A-1600×30 IRL का मतलब है कि इसकी रेटेड क्लैंपिंग फोर्स रिलीज लिमिट स्विच और I वर्जन इंस्टॉलेशन के A-टाइप सेफ्टी ब्रेक के साथ 250KN है। ब्रेक डिस्क का व्यास 1600 मिमी है और डिस्क की मोटाई 30 मिमी है।)



---

---

---

एसबीडी-एक औद्योगिक सुरक्षा डिस्क ब्रेक





स्थापना आरेख

• ब्रेकिंग टॉर्क:M=μ×d1×F(Nm)
• इसमें:μ-घर्षण गुणांक का मान μ=0.35

d1-डिस्क घर्षण व्यास d1=D-135(मिमी)
या डी-155(मिमी) (बाद वाला विशेष रूप से एसबीडी315-ए में उपयोग किया जाता है)

एफ-कुल क्लैंप बल(केएन)

• टिप्पणियाँ:1)D-800 के लिए ब्रेक डिस्क व्यास ΦD से कम या उसके बराबर Φ1800(मिमी) से कम या उसके बराबर

2)d2-अधिकतम स्वीकार्य ड्रम या हब व्यास d{3}}D-270(मिमी)



ब्रेक प्रकार	कुल सियाम्प बल(KN)	ब्रेकिंग बल (केएन)	सिलेंडर दबाव (बार)	तेल की मात्रा (एमएल)	जारी क्लीयरेंस (मिमी)	आयाम(मिमी)								वजन(किग्रा)
						A	C	d	d2 अधिकतम	D	A1	A2	b
एसबीडी100-ए	100	72	80	90	0.75~1.5	0.171ΦD+220	0.470ΦD-127	ΦD-135	ΦD-270	Φ800 ΦD से कम या उसके बराबर Φ1800 से कम या उसके बराबर	295	220	30 (25) (36)	195
एसआरडी125-ए	125	90	90	90	0.75~1.5						315	220		195
एसबीडी160-ए	160	115	110	75	0.75~1.25						315	235		195
एसबीडी200-ए	200	144	100	120	0.75~1.5						315	235		235
एसबीडी250-ए	250	180	120	100	0.75~1.25						350	258		235
एसबीडी315-ए	315	220	110	160	0.75~1.25	0.171ΦD+238		ΦD-155	ΦD-310		355	260	30(25)	280

नोट: एसबीडी के मूल प्रकार -ए श्रृंखला सुरक्षा ब्रेक एसबीडी हैं। विशिष्ट प्रकार और संरचना का आकार बरकरार रखा जाना चाहिए।



---

---



एसबीडी-बी औद्योगिक सुरक्षा डिस्क ब्रेक

स्थापना आरेख

• ब्रेकिंग टॉर्क:M=μ×d1×F(Nm)
• इसमें:μ-घर्षण गुणांक का मान μ=0.35

d1-डिस्क घर्षण व्यास d1=D-150(मिमी)

एफ-कुल क्लैंप बल(केएन)

• टिप्पणियाँ:1)डी-डी के लिए ब्रेक डिस्क व्यास Φ1800(मिमी) से अधिक या उसके बराबर

2)d2-अधिकतम स्वीकार्य ड्रम या हब व्यास d2=D-360(मिमी)



ब्रेक प्रकार	रेटेड क्लैंप बल (केएन)	ब्रेकिंग बल (केएन)	सिलेंडर का दबाव (छड़)	तेल की मात्रा (एमएल)	निकासी जारी की गई (मिमी)	आयाम(मिमी)							वज़न (किग्रा)
						एक अधिकतम	A1मैक्स	A2	C	C1	ΦE	D
एसबीडी80-बी	80	57	95	55	1~2	470	390	450	115	150	120	Φ800 से अधिक या उसके बराबर	270
एसबीडी160-बी	160	115	95	115	1~2	485	415	460	165	215	155	Φ800 से अधिक या उसके बराबर	310

एसबीडी-बी श्रृंखला सुरक्षा ब्रेक के मूल प्रकार एसबीबी हैं।

फ्रिक्टन गुणांक:स्थैतिक 0.4, गतिशील 0.35।

नोट: विशिष्ट प्रकार और संरचना का आकार बरकरार रखा जाना चाहिए।



---



एसबीडी-सी औद्योगिक सुरक्षा डिस्क ब्रेक

स्थापना आरेख

• ब्रेकिंग टॉर्क:M=μ×d1×F(Nm)
• इसमें:μ-घर्षण गुणांक का मान μ=0.35

d1-डिस्क घर्षण व्यास d1=D-220(मिमी)

एफ-कुल क्लैंप बल(केएन)

• टिप्पणियाँ:1)डी-डी के लिए ब्रेक डिस्क व्यास Φ1800(मिमी) से अधिक या उसके बराबर

2)d2-अधिकतम स्वीकार्य ड्रम या हब व्यास d2=D-500(मिमी)



ब्रेक प्रकार	रेटेड क्लैंप बल (केएन)	ब्रेकिंग बल (केएन)	सिलेंडर का दबाव (छड़)	तेल की मात्रा (एमएल)	निकासी जारी की गई (मिमी)	आयाम (मिमी)			वज़न (किग्रा)
						एक अधिकतम	A1	D
एसबीडी250-सी	250	180	80	275	1~2	595	378	Φ1800 से अधिक या उसके बराबर	660
एसबीडी365-सी	365	262	80	275	1~2	790	570	Φ1800 से अधिक या उसके बराबर	720
एसबीडी425-सी	425	306	95	275	1~2	790	570	Φ1800 से अधिक या उसके बराबर	730

एसबीडी-सी श्रृंखला सुरक्षा ब्रेक के मूल प्रकार एसबीबी हैं।

घर्षण गुणांक:स्थैतिक 0.4, गतिशील 0.35।

नोट: विशिष्ट प्रकार और संरचना का आकार बरकरार रखा जाना चाहिए।



---

---



एसबीडी-डी औद्योगिक सुरक्षा डिस्क ब्रेक

स्थापना आरेख

ब्रेकिंग टॉर्क:M=μ×d1×F(Nm)

इसमें:μ-घर्षण गुणांक का मान μ=0.35

d1-डिस्क घर्षण व्यास (मिमी)

एफ-कुल क्लैंप बल(केएन)

टिप्पणियाँ:1)डी-डी के लिए ब्रेक डिस्क व्यास Φ600(मिमी) से अधिक या उसके बराबर

2)d2-अधिकतम स्वीकार्य ड्रम या हब व्यास (मिमी)



ब्रेक प्रकार	रेटेड क्लैंप बल (केएन)		ब्रेकिंग बल (केएन)		सिलेंडर दबाव (बार)		तेल की मात्रा (एमएल)		जारी क्लीयरेंस (मिमी)			वजन(किग्रा)		आयाम (मिमी)
														A				C				D
एसबीडी50-डी	50		36		50		150		0.75-1.5			92		170				D/2+35				Φ600 से अधिक या उसके बराबर
एसबीडी80-डी	80		57		80		125					185		सिन20 डिग्री (डी/2-45)+320.5				Cos20 डिग्री (D/2-45)+16.5
एसबीडी100-डी	100		72		80		150		0.75-1.5			180		200				D/2+55				Φ600 से अधिक या उसके बराबर
एसबीडी120-डी	120		86		85		150					193		सिन20 डिग्री (डी/2-45)+320.5				Cos20 डिग्री (D/2-45)+16.5
एसबीडी240-डी	240		172		100		170		0.75-1.5			310		सिन20 डिग्री (D2-45)+345				Cos20 डिग्री (D/2-75)+20				Φ600 से अधिक या उसके बराबर



ब्रेक प्रकार	आयाम (मिमी)
	d1	d2max		B	L	n	k	F		P	H		m		W	L1	L2		L3	d	h		e
एसबीडी50-डी	Φ-90	Φ-180		80	278	25	130	180		140	309		80		220	190	220		115	Φ26
एसबीडी80-डी					320	45	240	330		170	485		75		240					Φ32	320.5		16.5
एसबीडी100-डी	Φ-90	Φ-180		80	320	45	240	330		195	460		75		240	190	220		115	Φ32
एसबीडी120-डी										170	485										320.5		16.5
एसबीडी240-डी	Φ-150	Φ-300		140	400	60	300	420		190	560		120		360	225	255		160	Φ38	345		20
नोट: विशिष्ट प्रकार और संरचना का आकार बरकरार रखा जाना चाहिए
