ओवरहेड क्रेन ड्रम ब्रेक

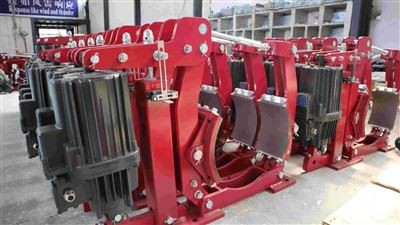

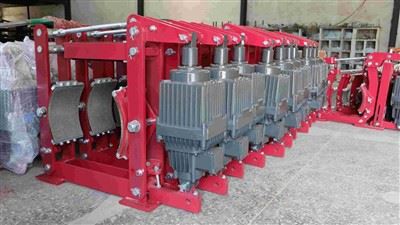

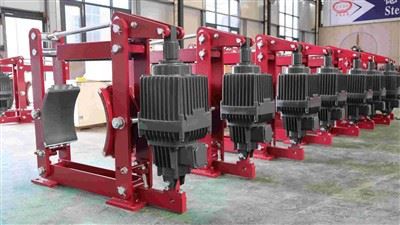

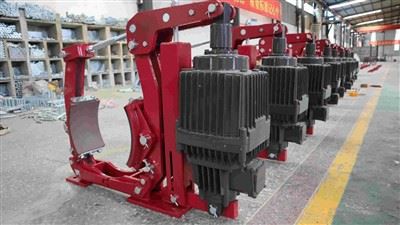

YWZ4 ओवरहेड क्रेन ड्रम ब्रेक

---

---





मानकों के अनुरूप

YWZ4 ओवरहेड क्रेन ड्रम ब्रेक श्रृंखला ब्रेक के आयाम और ब्रेकिंग टॉर्क पैरामीटर जेबी/जेडक्यू4388-2006 मानक का अनुपालन करते हैं, प्रौद्योगिकी आवश्यकताएं जेबी/टी6406-2006 मानक का अनुपालन करती हैं।



मुख्य विशेषता

• सुरक्षित और विश्वसनीय प्रदर्शन, सुचारू ब्रेकिंग, उच्च क्रिया आवृत्ति।
• मुख्य काज बिंदु स्व-स्नेहन बियरिंग से सुसज्जित हैं, जो ट्रांसमिशन की उच्च दक्षता, लंबी सेवा जीवन प्रदान करते हैं। ऑपरेशन के दौरान चिकनाई अनावश्यक है।
• इंटरलॉकिंग शू क्लीयरेंस बैलेंसिंग डिवाइस और शू ऑटो अलाइनिंग डिवाइस लगातार दोनों तरफ ब्रेक शूज के क्लीयरेंस को बराबर करते हैं और समायोजन को अनावश्यक बनाते हैं, जिससे ब्रेक व्हील के एक तरफ चिपकने वाली ब्रेक लाइनिंग से पूरी तरह से बचा जा सकता है।
• गैर एस्बेस्टस ब्रेक पैड और ब्रेक पैड प्रकार में क्लैंपिंग प्लग को अपनाते हैं। यह सुरक्षित और विश्वसनीय, सुविधाजनक और शीघ्रता से बदलने वाला है।



संचालन की स्थिति

• परिवेश का तापमान:-20 डिग्री ~+40 डिग्री
• आसपास के कार्य वातावरण में ज्वलनशील, विस्फोटक और संक्षारक गैसों की अनुमति नहीं है, अन्यथा संक्षारण रोधी उत्पादों का उपयोग किया जाना चाहिए।
• सापेक्ष आर्द्रता: हवा की सापेक्ष आर्द्रता 90% से अधिक नहीं है
• उपयोग के स्थान की ऊंचाई 2000 मीटर से अधिक नहीं होगी
• परिचालन कर्तव्य: रुक-रुक कर (S3-60%) और निरंतर (S1)।
• वोल्टेज: तीन चरण एसी, रेटेड वोल्टेज 380V~460V है, आवृत्ति 50Hz/60Hz है।
• उत्पादन से पहले विशेष आवश्यकताओं पर चर्चा की जा सकती है।



रूपरेखा और स्थापना आयाम



अतिरिक्त प्रकार्य

फ़ंक्शन कोड	मॉडल का महत्व
K1	सीमा यात्रा स्विच खोलना
K2	समापन सीमा यात्रा स्विच
K3	पैड पहनने की सीमा डिस्प्ले स्विच



तकनीकी डेटा और आयाम  औद्योगिक ड्रम ब्रेक

ब्रेक प्रकार	थ्रस्टर प्रकार	ब्रेक टॉर्क (एनएम)	निकासी (मिमी)	आयाम(मिमी)															वजन(मिमी)
				A	b	C	D	d	E	F	G1	G2	H	h1	i	K	M	n
YWZ4-100/B18	BYT1-18Z/2	40	0.6	269	70	137	100	13	125	75	125	125	384	100	40	110	138	6	25
YWZ4-150/B25	BYT1-25Z/4	100		307	90	154	150	17	173	100	170	170	437	140	60	150	138	8	33
YWZ4-200/B25	BYT1-25Z/4	200	0.7	347	90	154	200	17	210	100	195	195	440	170	60	175	156	10	42
YWZ4-300/B25	BYT1-25Z/4	320		447	140	154	300	22	281	130	280	280	592	240	80	250	200	12	73
YWZ4-300/B45	BYT1-45Z/5	630		459		178							600					10	80
YWZ4-400/B45	BYT1-45Z/6	1000	0.8	564	180	178	400	22	370	180	360	360	735	320	130	325	265	12	130
YWZ4-400/B90	BYT1-90Z/8	1600		580		210							740						160
YWZ4-400/B125	BYT1-125Z/10	2200		632	160	254							850				271		167
YWZ4-500/B90	BYT1-90Z/8	2500	0.8	670	200	210	500	22	440	200	415	415	890	400	150	380	310	16	210
YWZ4-500/B125	BYT1-125Z/10	2650		775		210							885						220
YWZ4-500/B180	BYT1-180Z/10	3000		692		254							940						235
YWZ4-600/B90	BYT1-90Z/8	3200	0.8	805	240	210	600	26	555	220	505	520	1082	475	170	475	390	18	430
YWZ4-600/B180	BYT1-180Z/12	5000		827		254
YWZ4-700/B180	BYT1-180Z/12	8000		957	280	254	700	34	705	270	580	600	1225	550	200	540	585	25	500
YWZ4-800/B180	BYT1-180Z/12	10000	0.8	1094	320	254	800	34	772	320	677	697	1417	600	240	620	510	25	720
YWZ4-800/B320	BYT1-320Z/12	12500		1155		375											675		885

नोट: विशिष्ट प्रकार और संरचना का आकार बरकरार रखा जाना चाहिए।

---

---



अक्सर पूछे जाने वाले प्रश्न:

1. प्रश्न: क्या छोटा ऑर्डर स्वीकार किया जाता है?

उत्तर: हां, एक छोटा ऑर्डर स्वीकार किया जाता है। आप पहले एक परीक्षण ऑर्डर ले सकते हैं, फिर हम आपका विश्वास अर्जित करने की पूरी कोशिश करेंगे, क्योंकि हम भविष्य में दीर्घकालिक सहयोग चाहते हैं!



2. प्रश्न: यदि मैं एक डिज़ाइन चित्र प्रदान करूं तो क्या आप अनुकूलन और पुनरुत्पादन कर सकते हैं?

उत्तर: हां, हम अनुकूलन और पुनरुत्पादन सेवा कर सकते हैं, कृपया ऊपर दिए गए विवरण की जांच करें।

डिज़ाइन ड्राइंग की आवश्यकता है, जितनी अधिक विस्तृत विशिष्टताएँ, उतने अधिक सटीक उत्पाद हम कर सकते हैं।



3. प्रश्न: क्या मुझे कुछ नमूना मिल सकता है?

उत्तर: हां, यदि आपको ऑर्डर देने से पहले गुणवत्ता की जांच करने के लिए नमूना की आवश्यकता होगी तो हमें खुशी होगी।



4. प्रश्न: क्या आप गुणवत्ता की गारंटी दे सकते हैं?

उत्तर: हां, हम कर सकते हैं, आप तैयार माल की गुणवत्ता की जांच करने के बाद शेष राशि का भुगतान कर सकते हैं। हम हमेशा उत्पादन की शुरुआत से अंत तक गुणवत्ता नियंत्रण को बहुत महत्व देते हैं। शिपमेंट के लिए पैक करने से पहले प्रत्येक उत्पाद का सावधानीपूर्वक निरीक्षण किया जाएगा।



5. प्रश्न: क्या आप कारखाने का दौरा स्वीकार कर सकते हैं?

उत्तर: हाँ, शिनज़ियांग शहर, हेनान प्रांत, चीन में हमारे कारखाने का दौरा करने के लिए आपका स्वागत है!



6. प्रश्न: आपके व्यापार की शर्तें क्या हैं?

उत्तर: यह ग्राहकों के अनुरोध के अनुसार है:

एफओबी चीनी बंदरगाह/सीएफआर गंतव्य बंदरगाह या अन्य शर्तें सभी स्वीकार की जा सकती हैं।



7. प्रश्न: आपकी भुगतान शर्तें क्या हैं?

ए: एफओबी: 30% टी/टी जमा, माल की डिलीवरी से पहले 70% टी/टी।

सीएफआर: 30% टी/टी जमा, बी/एल कॉपी के बदले 70% टी/टी।



8.Q: क्या पैकेजिंग सुरक्षित है और अच्छी स्थिति में आती है?

उत्तर: हां, सुरक्षित पैकिंग की गारंटी है। सभी सामान अच्छी स्थिति में आपके दरवाजे पर पहुंचेंगे।



बिक्री उपरांत सेवा:
1.सभी उत्पादों पर एक साल की गारंटी है।
2. पेशेवर स्थापना निर्देश और समस्या निवारण का वीडियो प्रदान करना।
3. हम प्रति सप्ताह 7 दिन, 24 घंटे बिक्री उपरांत सेवा प्रदान करते हैं। ग्राहक किसी भी समय हमसे संपर्क कर सकता है.
